尼科法蘭氣動蝶閥概述：

尼科D641X氣動蝶閥亦屬中線軟密封蝶閥，是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體密封圈分丁晴橡膠、四氟橡膠，泄露量可達零。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

尼科法蘭氣動蝶閥參數：

公稱通徑：DN40-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：水、氣、油
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
連接方式：法蘭連接

尼科法蘭氣動蝶閥特性：

①密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象；
②閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好；
③閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座；
④法蘭對夾孔連接適用多種標準。

尼科法蘭氣動蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。

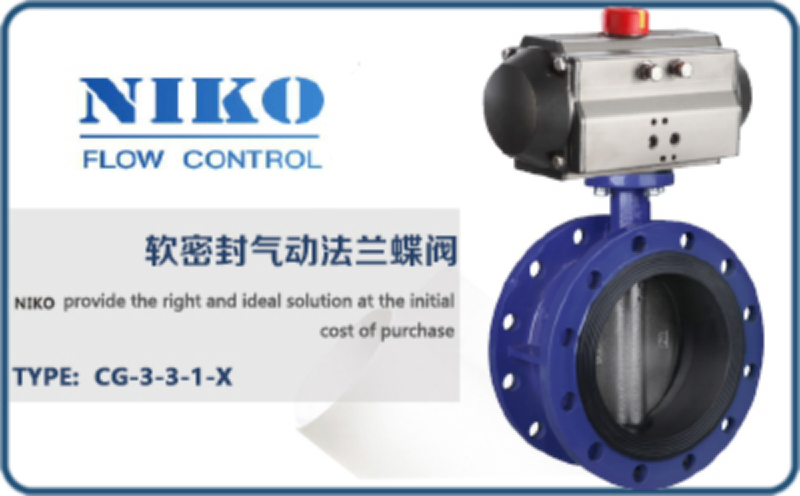

尼科D641X法蘭氣動蝶閥通常由氣動執行器和蝶閥整體通過機械連接，經過安裝調試后共同組成。法蘭蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
